直线导轨HG系列的滑块形式及精度等级介绍

日期：04-19 点击：1603 属于：技术文章

重负荷型滚珠线性滑轨

滑块型式

HG系列型式

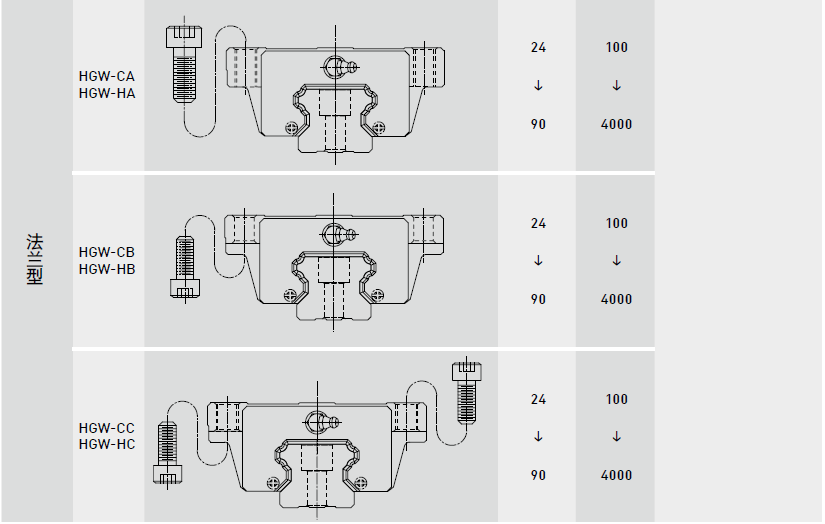

(1) 滑块型式

HIWIN提供法兰型及四方型两种直线导轨，四方型直线导轨分H型与L型，L型为H型之低组装式直线导轨，其组合高度与法兰型直线导轨一致。

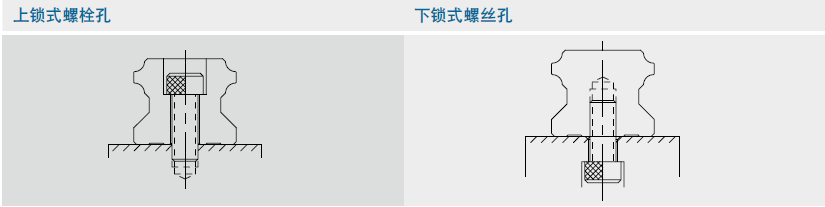

导轨型式

除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客户安装使用。

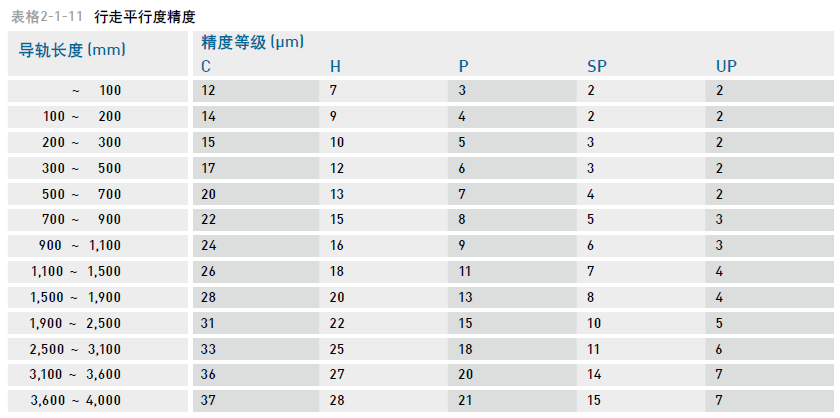

精度等级

HG系列直线导轨的精度，分为普通、高、精密、超精密、超高精密级共五级，客户可依设备精度需求选用精度。

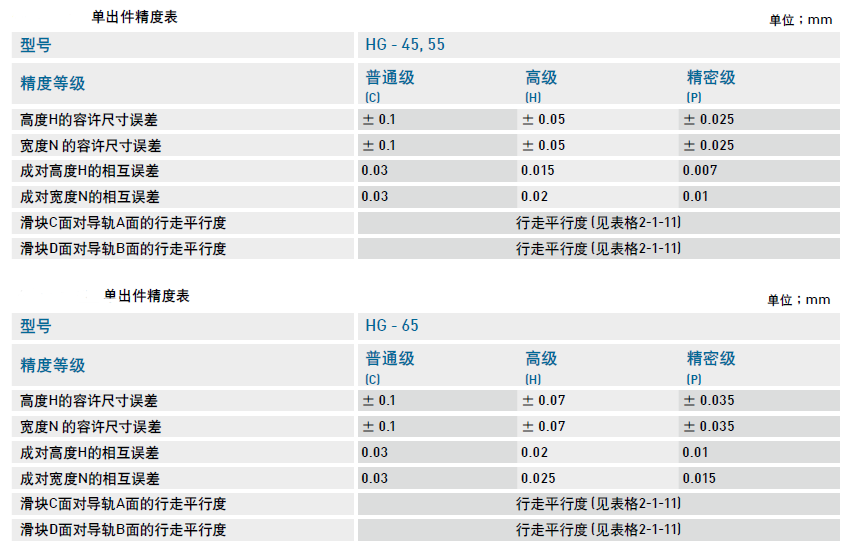

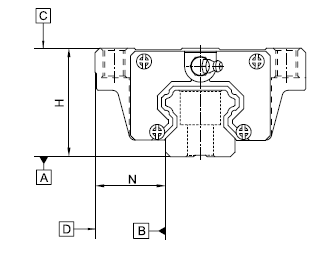

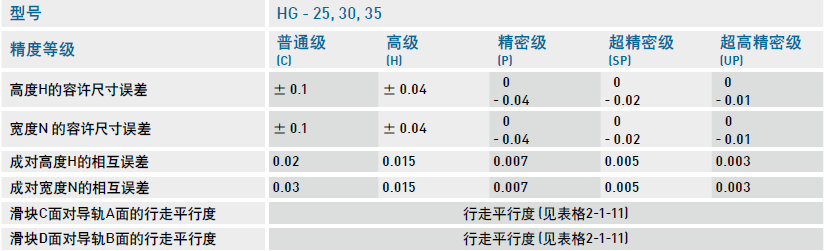

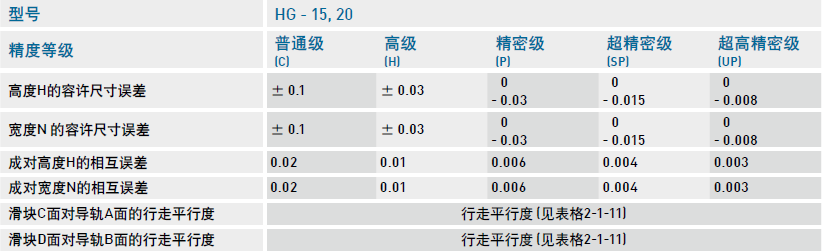

非互换性直线导轨精度

组合件精度窗体单位；mm

组合件精度窗体位；mm
