直线导轨QH系列重负荷型滚珠之静音式
安装注意事项

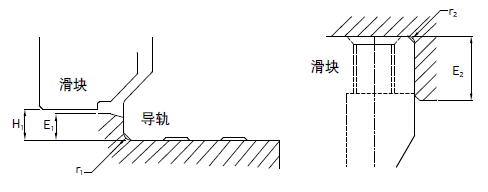

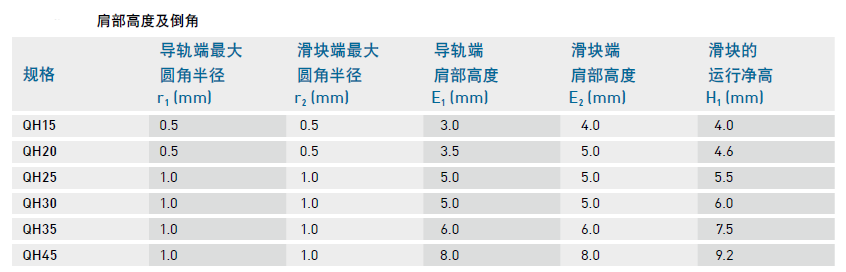

(1) 安装面肩部高度及倒角
安装
直线导轨时必须注意安装面肩部的状况是否适当，如倒角过大，凸出的地方易造成直线导轨精度不良，而高度过高则会干涉滑块。故如果能依照建议要求安装面肩部，安装精度不良即可排除。

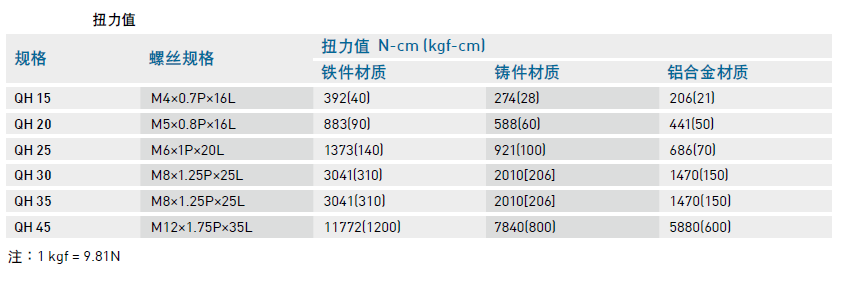

(2) 导轨装配螺丝之扭力值
安装导轨时是否锁紧贴平基准面影响直线导轨精度甚剧，因此为达到每颗螺丝都能锁紧的目的，建议使用下列扭力值锁装配螺丝。
QH系列直线导轨尺寸表

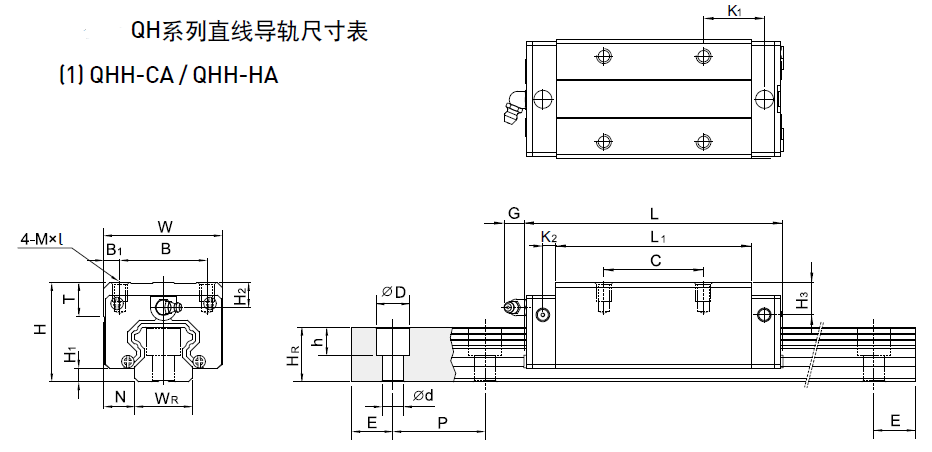

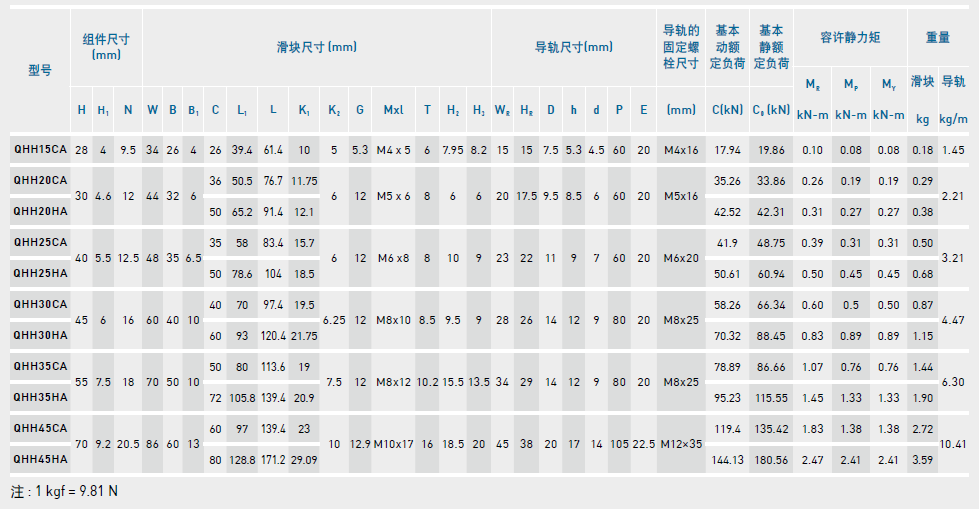

(1) QHH-CA / QHH-HA
.png)

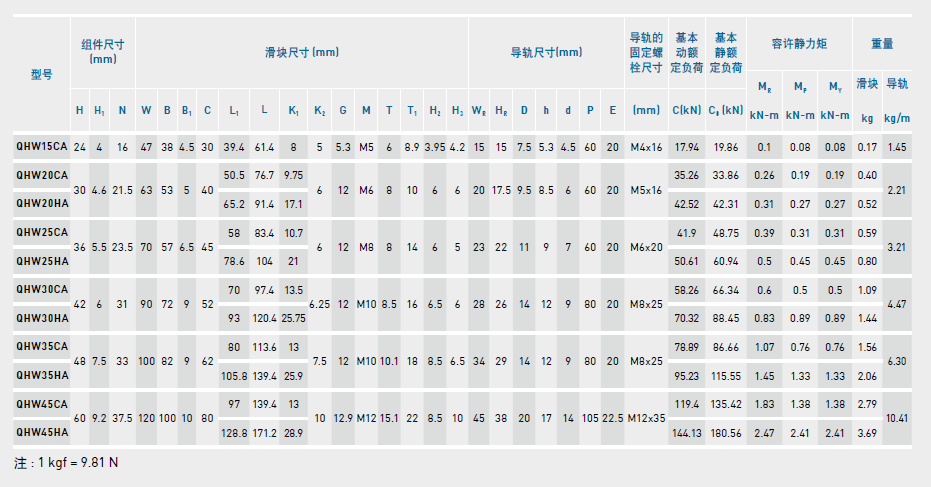

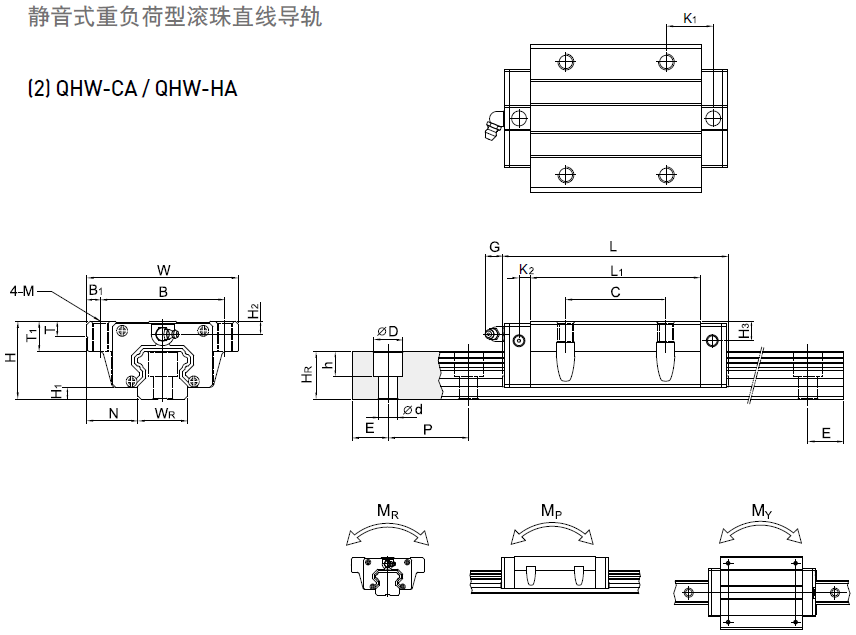

(2) QHW-CA / QHW-HA
