机床行业直线导轨的校对与安装有哪些注意事项?

日期:07-25  点击:534  属于:行业新闻

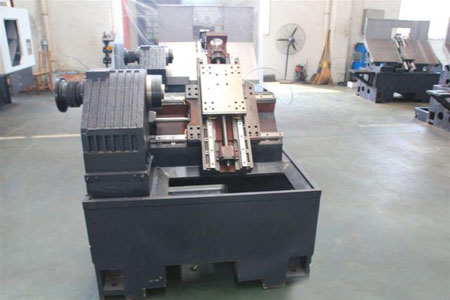

直线导轨,在机床行业可谓众所周知,是线性模组非常重要的部件,下面介绍其安装步骤:
一、装置前的预备任务

1、机台程度的校对。请求:用两个等高量块和一大理石量尺放在装置基面上,放上精细的程度仪调试底座程度,请求是底座中凸(2~3格)。

2、直线导轨装置基面毛糙度,立体度,直线度以及外观的检讨。请求:当程度调试好以后,必需用激光干预仪测量出主直线导轨装置基面(咱们通常以接近右侧立柱的一条直线导轨面为主直线导轨)的立体度许可每10m中凸0.05mm,全行程直线度许可中凸0.03mm。毛糙度请求1.6,外观无铸造缺点。

3、直线导轨装置基面与直线导轨侧基准装置面的倒角解决。请求:倒角半径小于或等于3.5mm,若发明倒角过大或凸出,应及时采取油石和锉刀解决,否则会形成直线导轨精度的安装不良或许会干预滑块。

4、直线导轨装置基面锁紧螺纹孔的加工。请求:确认装置螺孔的地位能否准确,各相连螺孔的中央距120mm大于0.1mm或小于0.1mm;为保障高精度的螺孔加工,请求选用数控装备定位加工。

5、开箱后直线导轨的检讨。请求:检讨直线导轨能否有及格证,有否碰伤或锈蚀,将防锈油清洗清洁,消除拆卸外表的毛刺、撞击崛起物及污物等。

二、直线导轨的装置校对,光滑和防护

首先,咱们要弄清晰接长直线导轨副的辨别:当运用接长直线导轨时,同一套直线导轨副编同一英文大写字母,延续阿拉伯数字示意衔接次序,对接端头由同一阿拉伯数字相连对接组合,以确保直线导轨的精度。首先,请求对直线导轨的接牙地位处相干于另一根直线导轨必需错开,于避免床台运行到接牙处因直线导轨装置误差而形成精度不良。

其次,请求对直线导轨的接牙地位处留有0.03-0.05mm的间隙(个别用塞尺),目标是为了避免直线导轨热收缩引起的轴向长长。

以上就是深圳市涌创兴盛科技厂家为您分享的直线导轨安装知识,希望能帮助到你!
